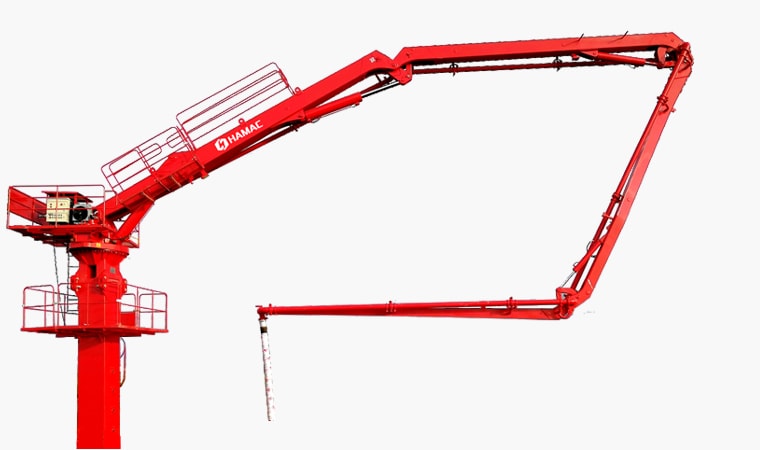

Pluma de distribución de hormigón estática de elevación

Pluma de distribución de hormigón estática de elevación Múltiples modelos para la selección, se pueden personalizar según los requisitos del cliente
Un producto ideal funciona junto con una bomba de hormigón estacionaria

La pluma distribuidora de hormigón es un dispositivo ideal para ayudar a la bomba de hormigón del remolque y las bombas de hormigón montadas en camiones. Se utiliza para ampliar el rango de vertido del hormigón. Hay una entrada de tubería debajo de la pluma distribuidora de concreto, simplemente conecte la tubería de la bomba a la tubería debajo de la pluma distribuidora de concreto, luego la pluma distribuidora de concreto puede colocar el concreto en diferentes posiciones en el piso.

  • Pluma de 13-33 m de longitud como opciones
  • Piezas hidráulicas de marcas famosas
  • Tipo móvil y tipo estacionario
  • Introducción
  • Parámetros técnicos
  • Galería
Índice de contenido

¿Qué es una pluma de distribución de concreto de elevación para la venta?

La pluma de distribución de concreto de elevación se fija en el eje del elevador y está equipada con un mecanismo de escalada automática. Con un sistema de autocubierta hidráulica, pluma de distribución de concreto puede subir junto al eje de elevación en el edificio con el aumento de los niveles de piso. El alcance vertical del distribuidor de concreto se basa en el rendimiento de su bomba de concreto.

Se levanta por un cilindro hidráulico y sube automáticamente en el eje del ascensor, de modo que la pluma de distrubición de concreto se eleva con el aumento del piso. También se puede arreglar en el piso directamente si no hay un eje de elevador.

pluma distribuidora de hormigón autotrepante a la venta

Características del distribuidor de concreto de elevación o a la venta

  1. 1. Radio de distribuición horizontal de 21-32 metros (excluye la manguera de 3 m), controlado hidráulico completo;
  2. 2. La pluma de distribuicón de concreto se puede anclar al piso con huecos inicialmente preparados cuando se trabaja, y puede ser levantado por su sistema de escalada. Un levantamiento puede satisfacer la necesidad de dos pisos de colocación de concreto; Si el área del piso es demasiado grande, se pueden instalar varios cuerpos de la torre y mover el conjunto de la pluma al cuerpo de la torre relevante para satisfacer las necesidades de cierta colocación de concreto del área y ahorrar costos;
  3. 3. Estructura compacta, operación fácil, seguridad confiable, económica y práctica, se puede instalar en el piso o en el eje del elevador.
Características de la pluma distribuidora de hormigón autotrepante a la venta

Tipos de pluma de distribución de hormigón de elevación

La pluma de distribución de concreto de elevación automática, su radio de distribución de la pluma es más grande. Generalmente, se instala en el eje del elevador o en los pisos del edificio. Puede elevarse por sí solo a través del sistema de escalada hidráulica. Es más adecuado para el edificio alto con un área de piso grande.

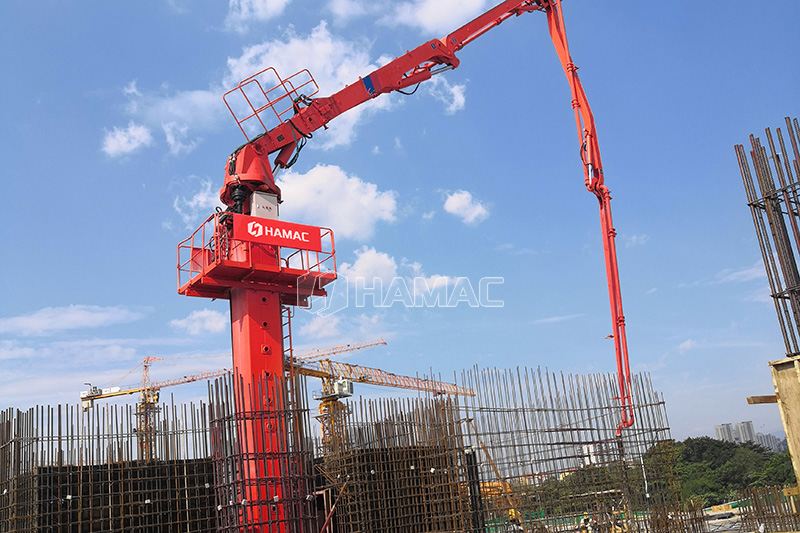

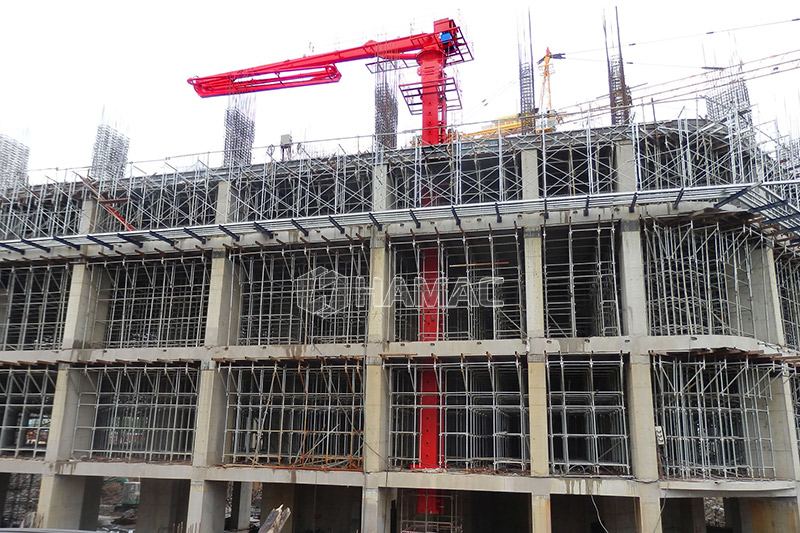

La pluma de distribución de concreto de elevación instalada en el interior de pisoLa pluma de distribución de concreto de elevación instalada en el interior de piso

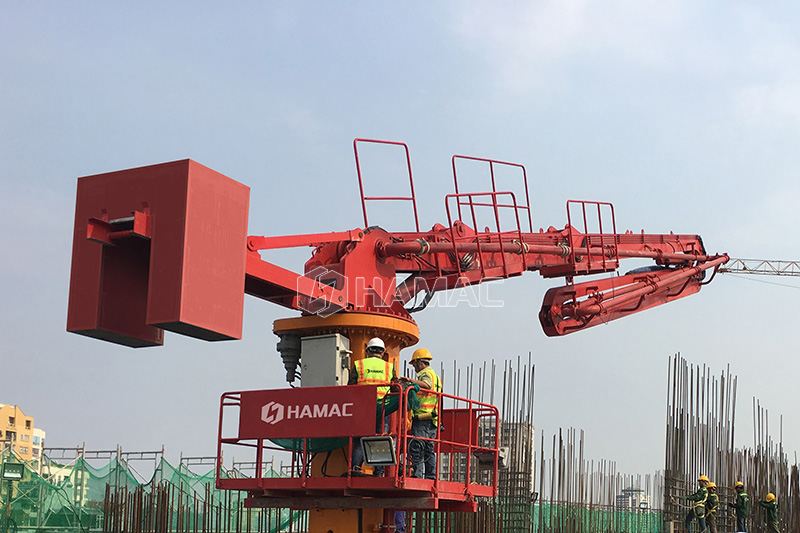

La pluma de distribución de concreto con contrapesoLa pluma de distribución de concreto con contrapeso

Principio de pluma de distribución de concreto

La pluma de distribución de concreto de elevación automática está compuesta de dispositivo de soporte, pluma, tubería instalada en la pluma, dispositivo de accionamiento hidráulico, dispositivo giratorio, manguera final y sistema de control etc.

Dibujo de la pluma de distribución de concreto estacionaria Dibujo de la pluma de distribución de concreto estacionaria

El extremo frontal de la tubería de codo de alimentación de la pluma de distrución de concreto está conectado con el extremo de la cola de la tubería de la bomba de concreto, y se forma el camino de transmisión de tuberías del proyecto de bombeo de integridad. El hormigón se bombea por la bomba de concreto del remolque en la tubería de la pluma de distribución de concreto, y luego la pluma de distribución de concreto puede girar, doblar y desplegar, por lo que el concreto se transmite continuamente al sitio de construcción.

Tenga en cuenta: El distrubuidor de concreto es solo un equipo auxiliar, y la capacidad de salida y la presión de bombeo no están relacionadas con este equipo.

Las plumas distribuidoras de hormigón son solo equipos auxiliares, y la capacidad de salida y la presión de bombeo no están relacionadas con este equipo.

Los factores que se deben considerar para seleccionar un distribuidor de concreto para la venta

Hay varios factores más relacionados a considerar para seleccionar la pluma de distrubución adecuada como se muestra a continuación,

  1. 1. La longitud y el ancho del proyecto de trabajo Entonces puedes ver cuántos metros de distrubución de radio que necesitas;
  2. 2.Un presupuesto y eficiencia que necesita Luego podemos ver qué tipo selecciona, una pluma de distribución de concreto manual o hidráulica;
  3. 3. La altura del edificio Para el edificio alto, su longitud y ancho también es grande, se recomienda la pluma de distribución de concreto de elevación automática con un radio de distribución de 24-36 m;
  4. 4. Si hay una grúa de torre cerca del edificio? En caso afirmativo, se puede considerar una pluma de distribución de concreto tipo araña porque la grúa de torre puede levantarla y moverla;

¿Cual es el precio del distribuidor de concreto?

El precio de la pluma de distribución de concreto para la venta está relacionado con el modelo y las especificaciones de configuración, como: el área de cobertura (radio de distribución) y la configuración. En la actualidad, hay tres tipos de máquinas de distribución de concreto en el mercado: la pluma de distribución de concreto de tipo manual, la pluma de distribución de concreto móvil de arañas y la pluma de distribución de concreto de elevación automatica. El método de uso y el efecto de una la pluma de distribución de concreto también son diferentes, por lo que el precio también es diferente.

¿Cual es el precio del distribuidor de concreto?
  • 1. La pluma de distribución de concreto manuel es la más barata. Tiene una estructura simple y bajo costo. El tiempo de entrega es de aproximadamente 3 días. Es una operación completamente manual, por lo que el costo es bajo y el precio es relativamente bajo. Los modelos son de 12 metros, 15 metros y 18 metros. Tres especificaciones, precios que van desde 2000-3000USD;
  • 2. La pluma de distribución de concreto hidráulica también es una máquina de pluma de colocación de cooncreto inteligente, y también es un equipo de vertido y moldeo único para el concreto en el mercado.También es un equipo de ahorro de tiempo, ahorro de mano de obra y alta eficiencia para vertido de concreto. Una persona puede realizar vertidos de concreto, que es más de tres veces la eficiencia del vertido de concreto tradicional. El modelo también es una pluma de distribución de concreto relativamente completa, de 13 metros a 36 metros (radio de distribución), debido a que el precio de la operación inteligente hidráulica completa es relativamente alto, el precio es más de USD20000 y el precio detallado debe confirmarse con gerente de ventas del fabricante nuestro.

Fabricantes de la pluma de distribución de concreto en China

Hay varios fabricantes de La pluma de distribución de concreto profesional en China. Como uno de ellos, Hamac es una empresa de fabricación especializada en la producción de la pluma de distribución de concreto, nuestras plumas de distribución de concreto han aprobado la certificación de la UE y se exportan a países desarrollados como Europa y Estados Unidos. Nuestros productos cubren el rango de distribución de 13-36 metros y son el proveedor ideal para su compra de pluma de distribución de concreto.

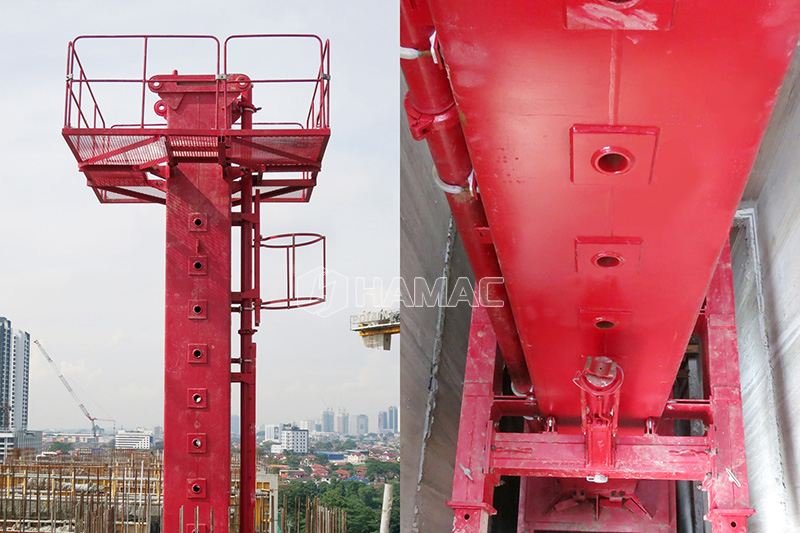

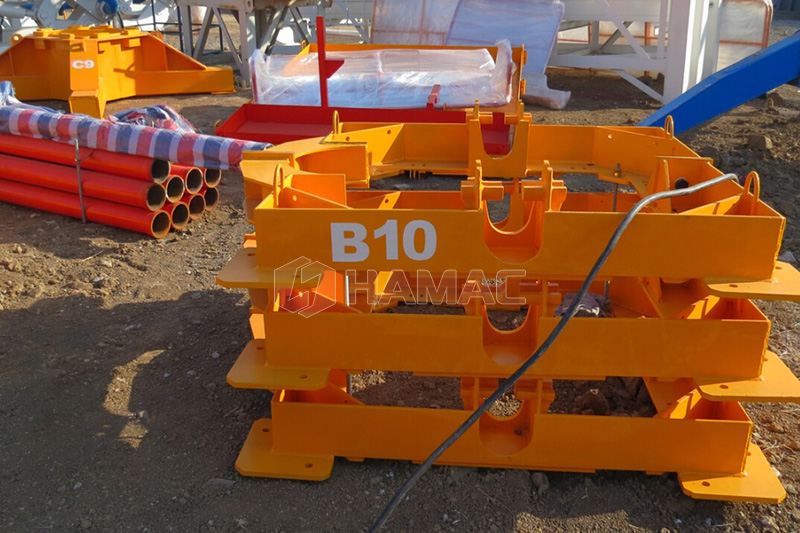

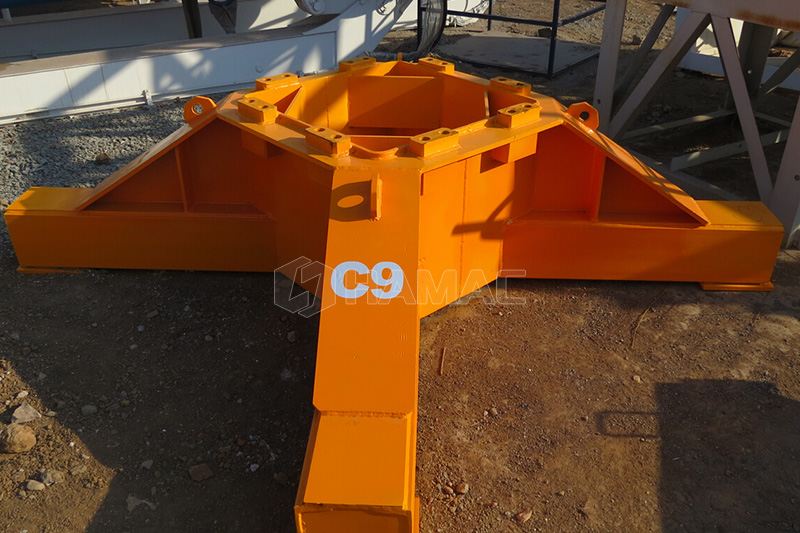

Columna de soporte de la pluma de distribución de concretoColumna de soporte de la pluma de distribución de concreto

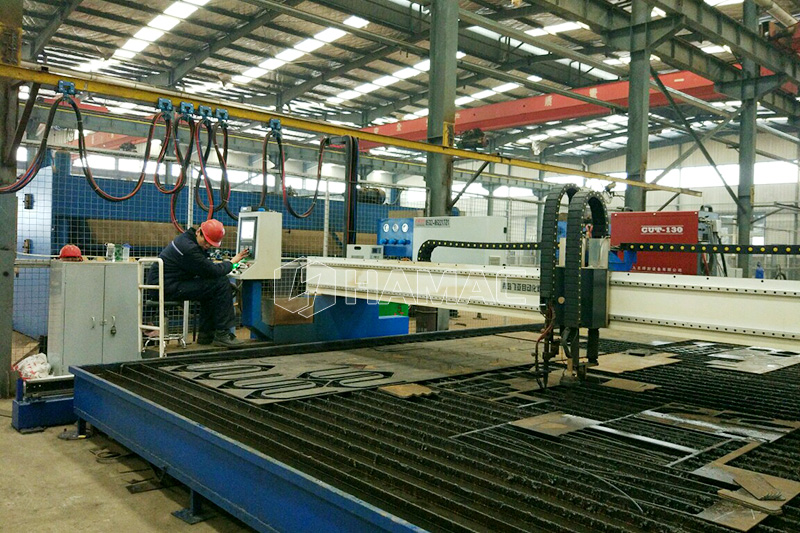

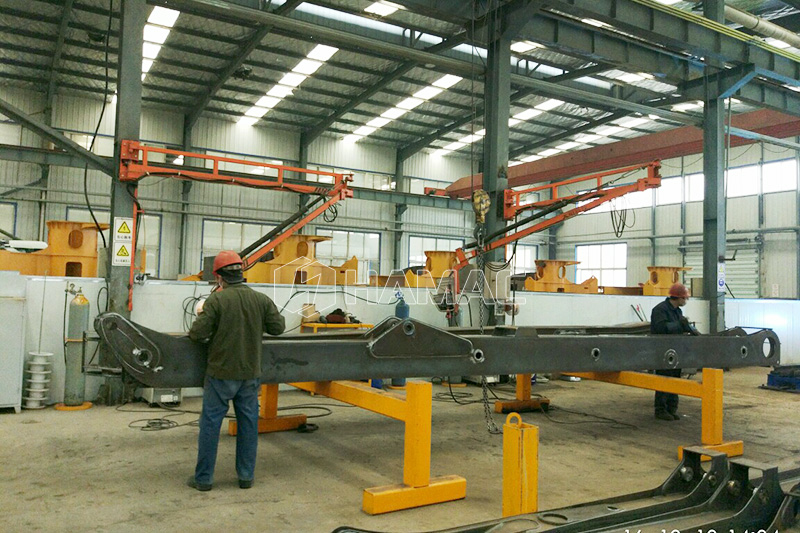

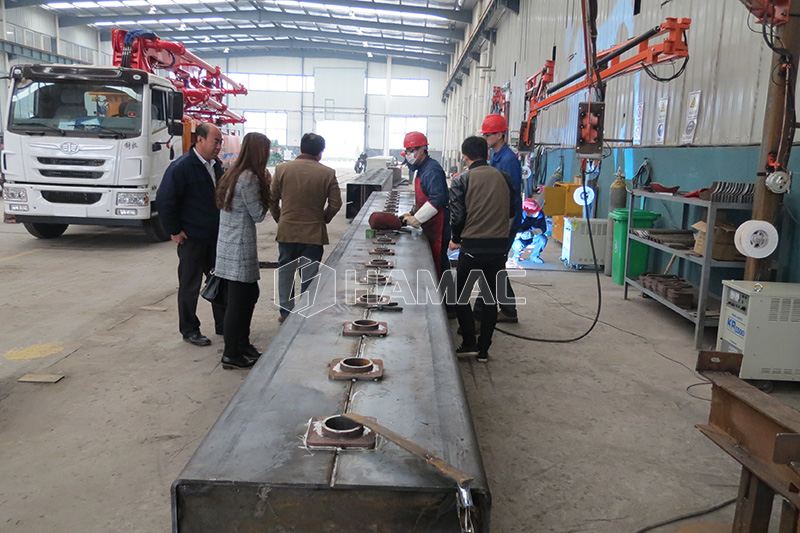

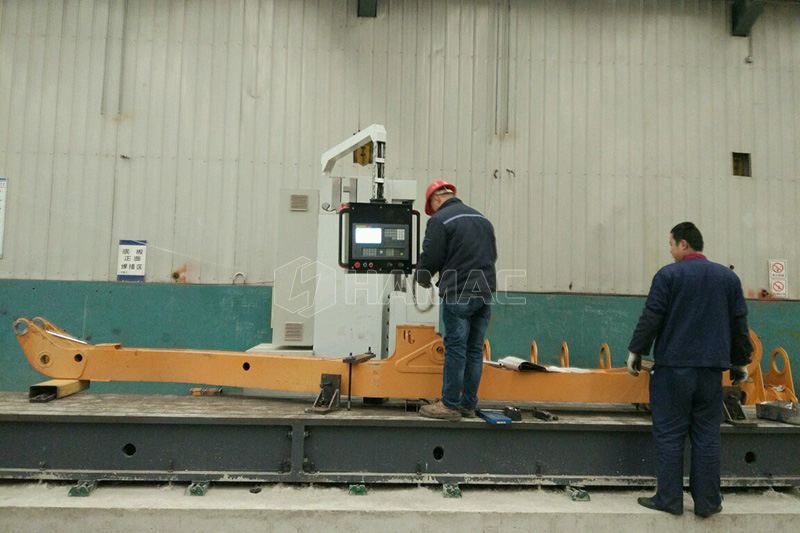

La pluma de distribución se está produciendo en fábricaLa pluma de distribución se está produciendo en fábrica

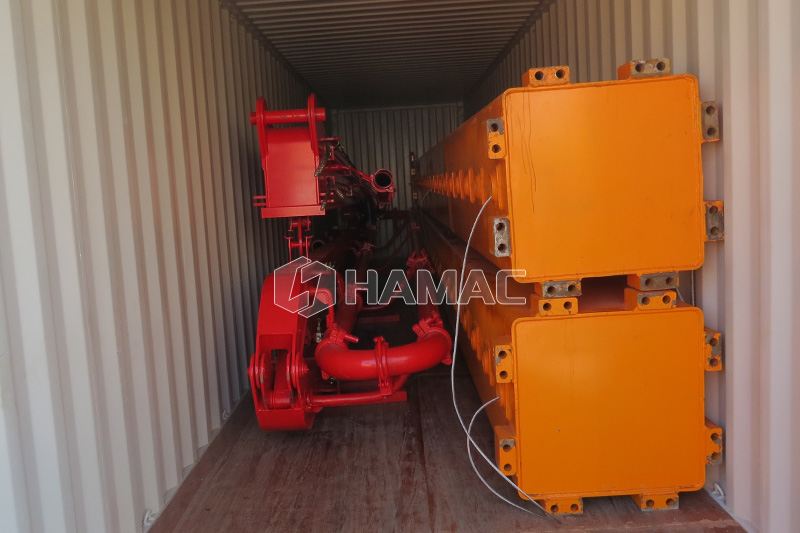

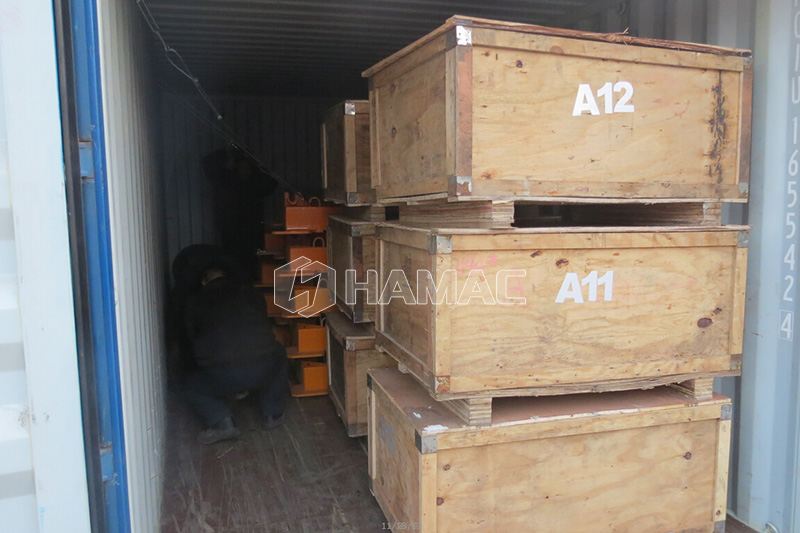

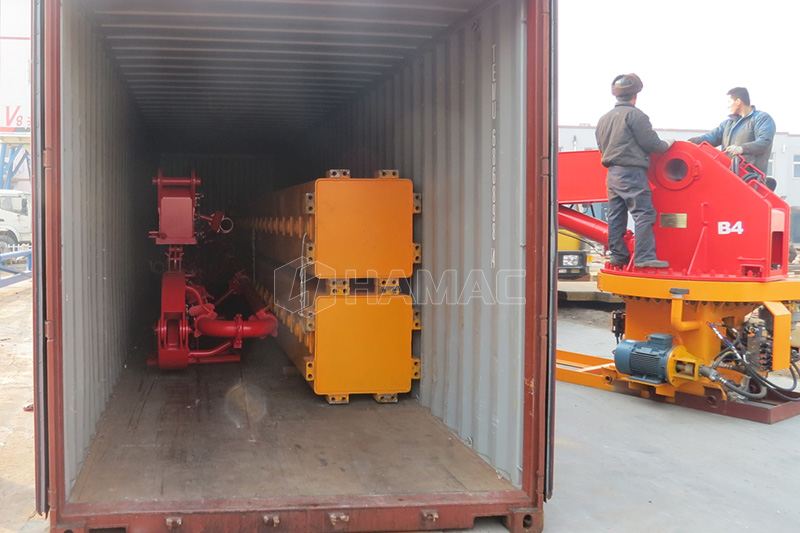

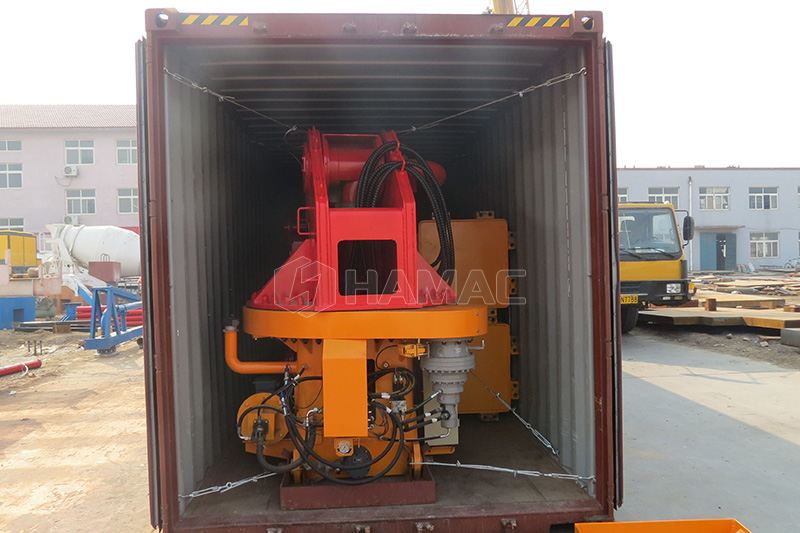

Pluma de distribución de hormigón estática de elevación Entrega de los productos

Basado en la buena calidad y décadas de experiencia, el Pluma de distribución de hormigón estática de elevación fabricado por HAMAC se exportó a diferentes países. El Pluma de distribución de hormigón estática de elevación se empacará y cargará en nuestra fábrica, y luego se enviará a nuestros clientes sano y salvo.

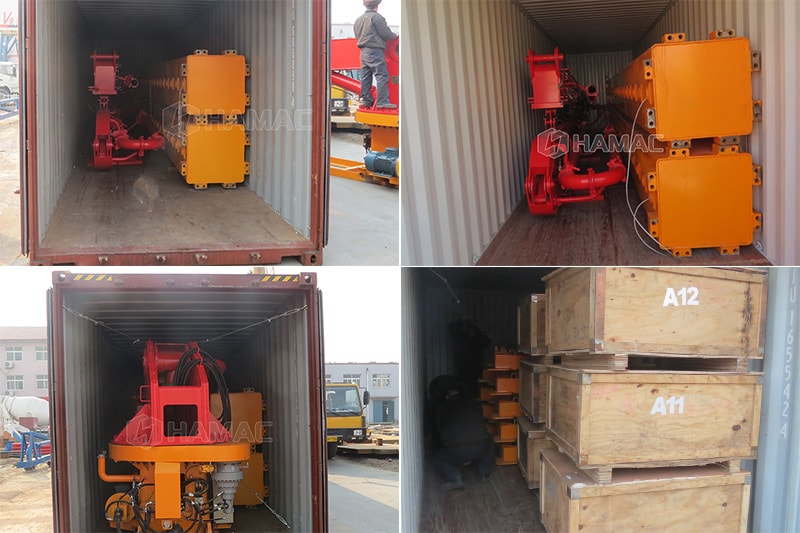

Pluma de distribución de hormigón estática de elevación shipping pictures

Párametros técnicos Pluma de distribución de hormigón estática de elevación

Ítem HGY21D HGY24D HGY28D HGY32D
Max. Placing
Radius (M)
21 24 27.5 32
Big Arm Length (M) 11 12 12.6 14.5
Big Arm Elevation (°) 0-65 0-65 0-65 0-65
Medium Arm Length (M) 6.5 7.5 8.8 9.2
Medium Arm
Elevation (°)
0-180 0-180 0-180 0-180
Small Arm Length (M) 3.5 4.5 6.1 8
Small Arm Elevation (°) 0-180 0-180 0-180 0-180
Hose Length (M) 3 3 3 3
Concrete Delivery
Pipe (Mm)
Ø125×6 Ø125×6 Ø125×6 Ø125×6
Tail Rotary Radius (M) 3.9 3.9 3.9 -
Total Power (Kw) 5.5 5.5 5.5 15
System Pressure (Mpa) 24 24 24 24
Rotary Speed (R/Min) 0.3-0.8 0.3-0.8 0.3-0.8 0.3-0.8
Rotary Range (°) 0-360 0-360 0-360 0-360
Lifting Speed (M/Min) 0.65 0.65 0.65 0.65
Lifting Height(M/Time) ≤3.6 ≤3.6 ≤3.6 ≤3.6
Overall Height (M) 13.3 13.3 12.6 22.9
Bare Machine Weight (Kg) 8400 9500 10720 16700
Balance Weight(Kg) 3×2000 3×2000 4×2000 -
Control Mode Panel/Wireless Remote Control

Nota: Nuestros productos se actualizan constantemente, todos los derechos reservados por HAMAC.

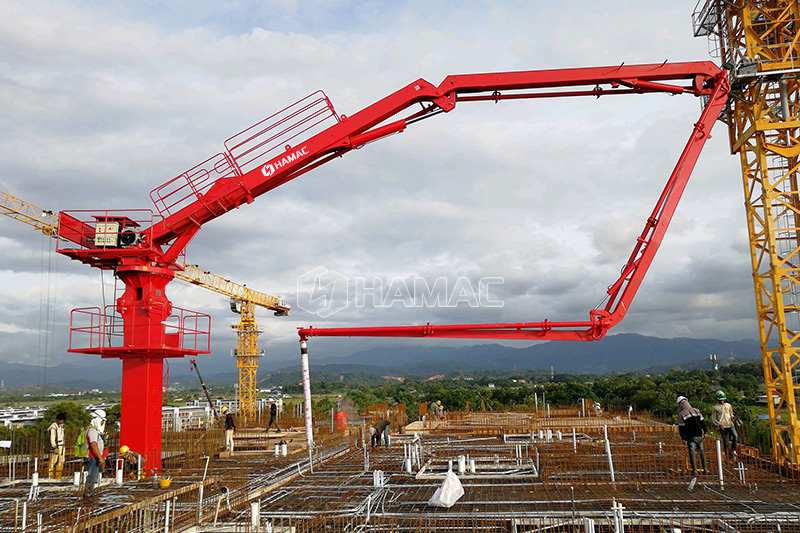

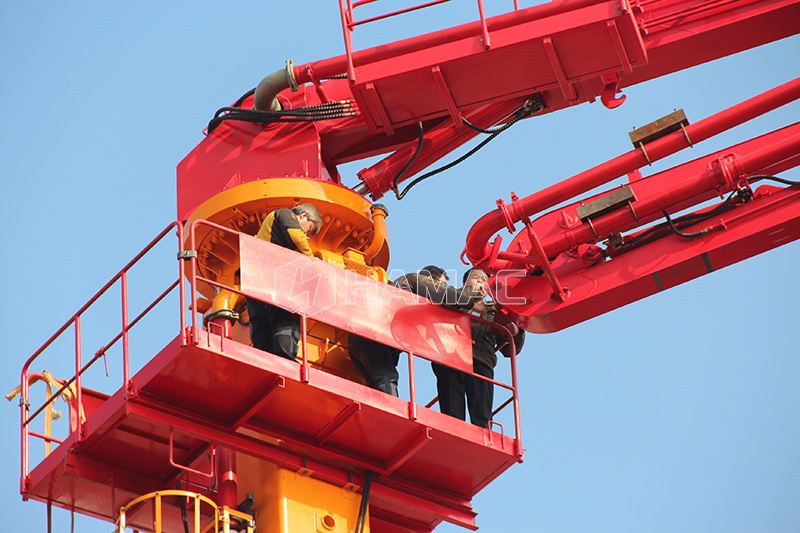

Caso de aplicación Pluma de distribución de hormigón estática de elevación

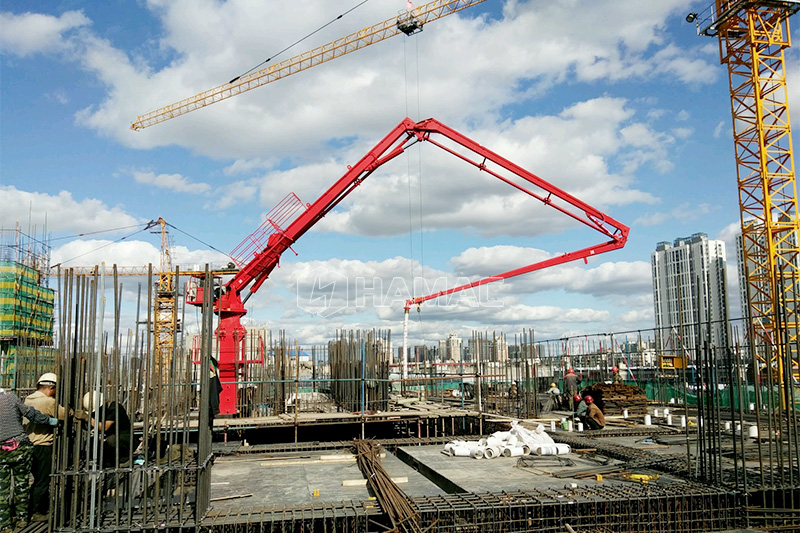

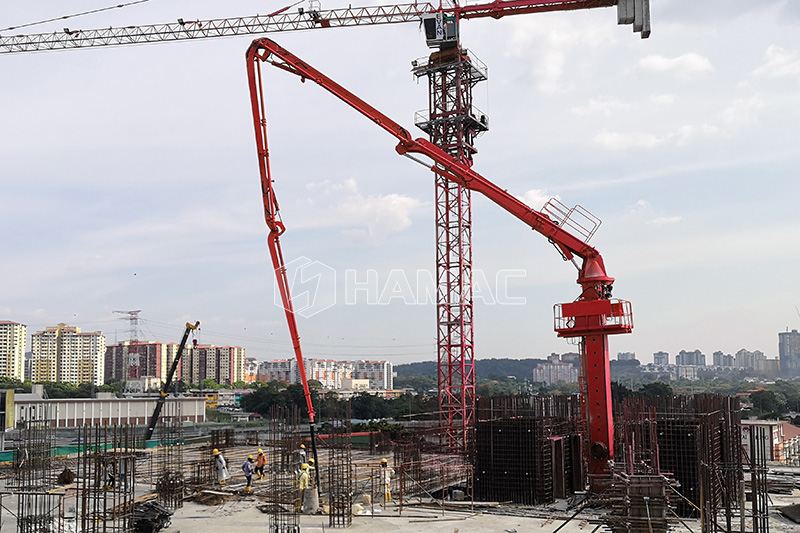

El Pluma de distribución de hormigón estática de elevación se usa ampliamente para diferentes proyectos en todo el mundo. HAMAC exportó el Pluma de distribución de hormigón estática de elevación a diferentes países y obtuvo buenos comentarios de nuestros clientes.
