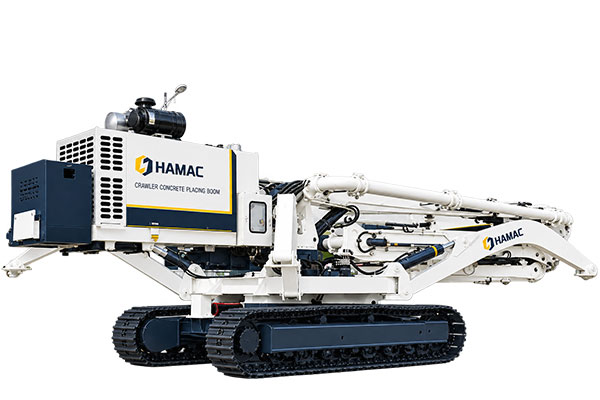

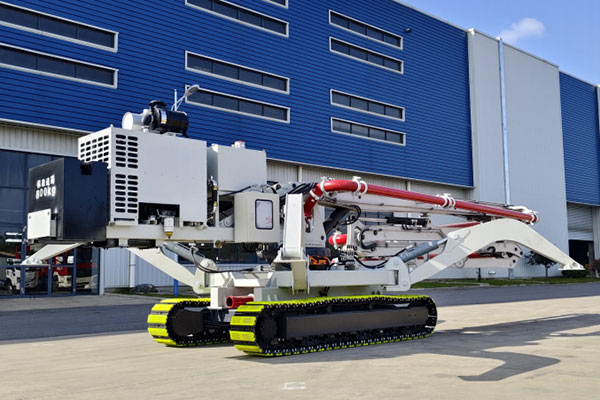

¿Qué es una pluma distribuidora de concreto sobre orugas?
La pluma distribuidora de concreto sobre orugas es una máquina autopropulsada diseñada para distribuir concreto bombeado en diferentes puntos de una obra. Recibe el concreto desde una bomba de concreto mediante tuberías de bombeo y lo coloca por medio de una pluma hidráulica y una manguera terminal.
A diferencia de una pluma estacionaria, el equipo sobre orugas puede desplazarse dentro de la obra sobre superficies adecuadamente preparadas. Esto ayuda a reducir el desmontaje frecuente de tuberías, el uso de grúas para reubicación y el trabajo manual de arrastrar mangueras largas.
HAMAC ofrece soluciones de pluma distribuidora sobre orugas en las clases de 20 m y 23 m. Podemos recomendar la configuración adecuada según la altura de colocación, el radio de trabajo, la longitud de tubería, la capacidad de bombeo y las condiciones del proyecto.

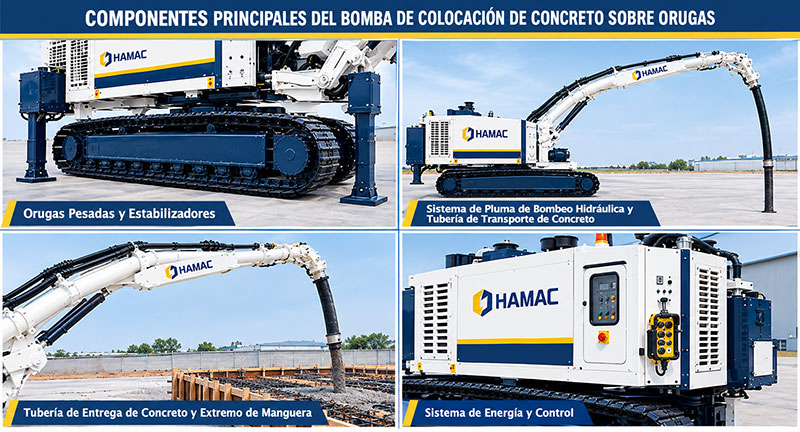

Componentes principales de la pluma distribuidora de concreto sobre orugas
Una pluma hidráulica de concreto sobre orugas completa incluye los siguientes componentes principales:

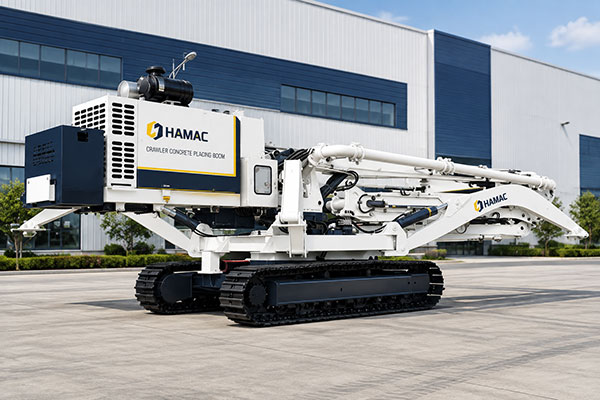

1. Tren de rodaje sobre orugas: es el sistema de desplazamiento de la máquina. Las orugas permiten mover el equipo entre diferentes zonas de vaciado dentro de la obra.

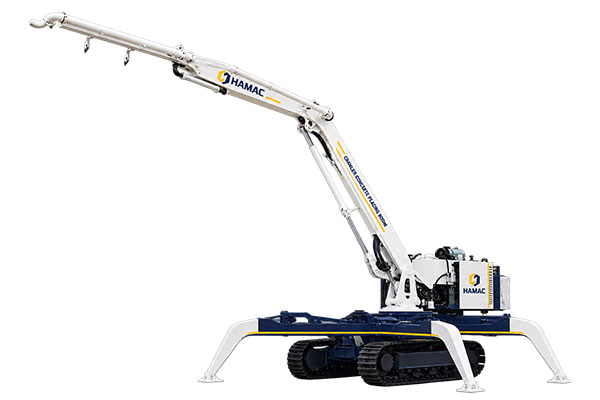

2. Pluma hidráulica de colocación: normalmente utiliza una pluma de cuatro secciones. Los cilindros hidráulicos controlan la apertura, el plegado y el movimiento de los brazos para distribuir concreto en una amplia zona de trabajo.
3. Sistema de giro: permite que la estructura superior y la pluma giren. El giro de 360° ayuda a cubrir varios puntos de vaciado desde una sola posición de trabajo.
4. Tubería de transporte de concreto: conduce el concreto desde la bomba tipo tráiler o bomba estacionaria hasta la pluma. La tubería se instala a lo largo de los brazos y se conecta a una manguera terminal flexible.
5. Manguera terminal: se instala en el extremo de la pluma. Permite colocar el concreto con precisión en cimentaciones, losas, muros, columnas, encofrados y otras estructuras.
6. Unidad de potencia hidráulica: suministra la potencia para abrir y plegar la pluma, girar, desplazarse sobre orugas y operar los estabilizadores. Puede equiparse con motor diésel según la configuración final.

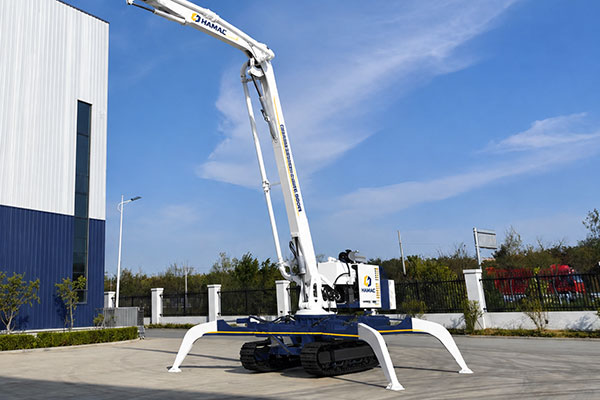

7. Sistema de estabilizadores: mejora la estabilidad del equipo durante el bombeo y la colocación de concreto. La máquina debe trabajar sobre una superficie firme, nivelada y preparada.
8. Sistema de control eléctrico: controla el desplazamiento sobre orugas, el sistema hidráulico, los movimientos de la pluma, la parada de emergencia y otras funciones de operación.
9. Control manual y control remoto inalámbrico: el operador puede manejar la pluma desde el panel de control o mediante un control remoto opcional. Esto permite observar mejor el área de vaciado.
10. Sistema de seguridad: puede incluir botones de parada de emergencia, limitadores de movimiento de la pluma, válvulas de seguridad hidráulica, alarmas y etiquetas de advertencia.
¿Cómo funciona una pluma de concreto sobre orugas?
La pluma distribuidora sobre orugas trabaja como parte de un sistema completo de bombeo y colocación de concreto:
1. El concreto fresco se suministra desde una planta de concreto o un camión mezclador hacia una bomba de concreto tipo tráiler o una bomba estacionaria.
2. La bomba envía el concreto por las tuberías de bombeo hasta la pluma distribuidora sobre orugas.
3. La máquina se desplaza hasta una posición de trabajo adecuada de acuerdo con el área de vaciado y las condiciones del terreno.
4. Los estabilizadores se colocan correctamente y la pluma hidráulica se despliega antes de iniciar la operación.

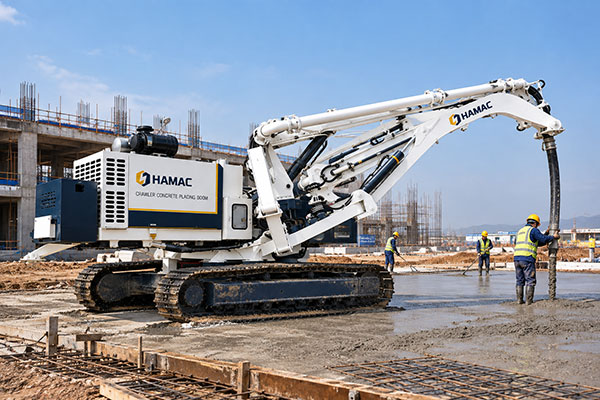

5. La pluma gira y posiciona la manguera terminal sobre el punto requerido.
6. El concreto se descarga en la cimentación, losa, muro, columna, encofrado u otra estructura.

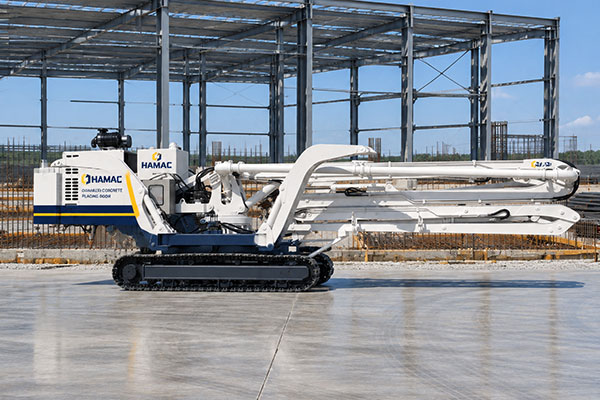

7. Después de terminar una zona, la pluma se puede plegar y el equipo puede desplazarse hacia la siguiente área de trabajo.
HAMAC HCB20-4 y HCB23-4: ¿Cuál modelo elegir?
HAMAC ofrece plumas distribuidoras de concreto sobre orugas con diferentes rangos de trabajo. El modelo HCB20-4 está diseñado para proyectos que requieren una solución compacta y flexible de colocación de concreto, mientras que el HCB23-4 ofrece una cobertura más amplia para proyectos de mayor tamaño.
El modelo HCB20-4 es adecuado para cimentaciones, sótanos, talleres, bodegas, túneles y proyectos municipales. Es una opción práctica para clientes que necesitan una altura de colocación en la clase de 20 metros.
El modelo HCB23-4 es adecuado para grandes cimentaciones, puentes, túneles, obras hidráulicas, proyectos industriales y patios de prefabricados. Ofrece un mayor rango de trabajo para proyectos que necesitan cubrir una zona de vaciado más amplia.
Para seleccionar el modelo adecuado, se deben considerar la altura de colocación, el alcance horizontal, la capacidad de la bomba, la longitud de la tubería, el tipo de concreto, el espacio disponible y las condiciones del terreno.
Aplicaciones de la pluma distribuidora de concreto sobre orugas
La pluma distribuidora sobre orugas HAMAC se utiliza en proyectos donde el área de vaciado cambia con frecuencia, se requiere un amplio radio de trabajo o una bomba de concreto sobre camión no puede acceder fácilmente al sitio.
1. Grandes cimentaciones, losas de cimentación, zapatas, cabezales de pilotes y sótanos.
2. Naves industriales, bodegas, centros logísticos, talleres, fábricas y pisos de concreto.

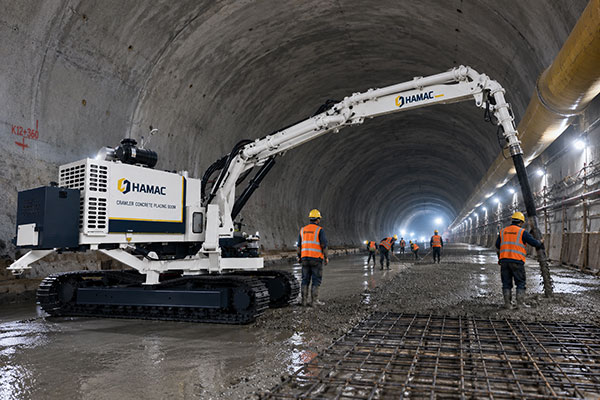

3. Túneles de carretera, túneles ferroviarios, estaciones de metro, pasos subterráneos, galerías de servicios y obras subterráneas.
4. Puentes, pilas, estribos, cabezales, losas de puente, alcantarillas, carreteras y proyectos ferroviarios.
5. Presas, canales, estaciones de bombeo, aliviaderos, proyectos de riego y obras hidroeléctricas.
6. Patios de prefabricados, moldes para vigas, paneles prefabricados, cajones, tuberías de concreto y zonas de producción de elementos de concreto.
Pluma sobre orugas con bomba de concreto HAMAC
La pluma distribuidora de concreto sobre orugas normalmente se utiliza junto con una bomba de concreto tipo tráiler, bomba de línea o bomba estacionaria. La bomba proporciona la presión de bombeo y la pluma distribuye el concreto en el punto final de vaciado.
Para cimentaciones, edificios, túneles y proyectos de tamaño medio, la pluma sobre orugas puede trabajar con una bomba de concreto diésel tipo tráiler o una bomba eléctrica HAMAC.
Para grandes cimentaciones, puentes, obras hidráulicas y proyectos con larga distancia de bombeo, recomendamos combinar la pluma con una bomba estacionaria o una bomba de concreto de alta presión.
HAMAC también puede suministrar tuberías de bombeo, codos, abrazaderas, mangueras de goma, bolas de limpieza y repuestos para ofrecer una solución completa de producción, bombeo y colocación de concreto.
¿Por qué elegir la pluma distribuidora sobre orugas HAMAC?
1. Solución completa de concreto: HAMAC puede suministrar plantas de concreto, bombas de concreto, camiones mezcladores, plumas distribuidoras, tuberías de bombeo y repuestos.
2. Recomendación según el proyecto: podemos seleccionar el modelo adecuado de acuerdo con la altura de colocación, capacidad de bombeo, distancia de tubería, condiciones de obra y requisitos de transporte.
3. Configuración flexible: se pueden adaptar el alcance de la pluma, sistema de control, longitud de manguera terminal, tuberías, color de pintura y paquete de repuestos.
4. Soporte para exportación: HAMAC puede preparar soluciones de embalaje y envío de acuerdo con las dimensiones de la máquina, el puerto de destino y los requisitos de transporte.
5. Servicio posventa: ofrecemos manuales de operación, recomendaciones de repuestos, soporte técnico remoto y comunicación para clientes internacionales.
¿Cómo solicitar una cotización?
Para recomendar una pluma distribuidora sobre orugas y una solución de bombeo adecuada, envíenos la altura de colocación requerida, el alcance horizontal, el tipo de proyecto, la capacidad de bombeo, la longitud de la tubería, las condiciones del terreno y el puerto de destino.
HAMAC le recomendará el modelo adecuado y una solución completa de producción, bombeo y colocación de concreto para su proyecto.
